大型車間通風降溫解決方案工業大風扇
產品特點：潤東方工業大風扇，采用永磁無刷直驅式內轉子電機，效率高更省電，噪音低，風量大，更舒爽的人身感受
全國服務熱線：13929433636
產品概述
-
產品規格型號列表
| 型號 Model |
風扇直徑 （米） |
電機功率 KW |
轉速 （RPM） |
風量（CMM） 立方/分鐘 |
輸入電源 V/Hz |
滿載電流 （A） |
覆蓋范圍Φ （米） |
自重 （KG） |
噪音 （dBA） |
| RDF-S3600 | 3.6 | 0.66 | 90 | 4522 | 220V/50Hz | 2.6(220V) | Φ20-24 | 72 | <38dB |
| RDF-S4200 | 4.2 | 0.66 | 80 | 5300 | 220V/50Hz | 2.6(220V) | Φ22-26 | 75 | <38dB |
| RDF-S5200 | 5.2 | 0.66 | 70 | 7065 | 220V/50Hz | 2.6(220V) | Φ25-30 | 78 | <39dB |
| RDF-B6200 | 6.2 | 1.3 | 60 | 10747 | 220V/50Hz 380V/50Hz |
4.5(220V) 3.1(380V) |
Φ32-37 | 100 | <39dB |
| RDF-B6700 | 6.7 | 1.3 | 55 | 12560 | 220V/50Hz 380V/50Hz |
4.5(220V) 3.1(380V) |
Φ35-40 | 105 | <39dB |
| RDF-H7200 | 7.2 | 1.3 | 58 | 15179 | 220V/50Hz 380V/50Hz |
4.5(220V) 3.1(380V) |
Φ38-44 | 115 | <39dB |

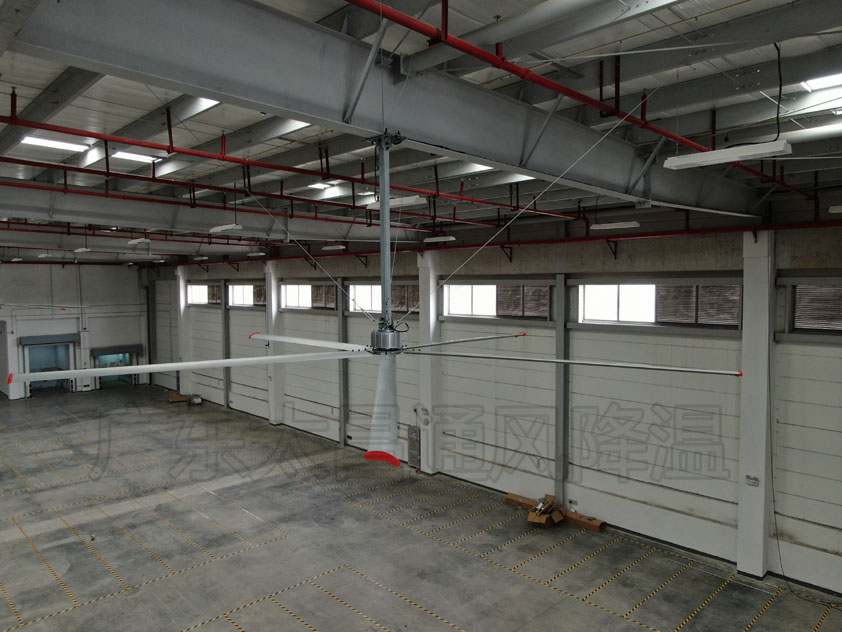

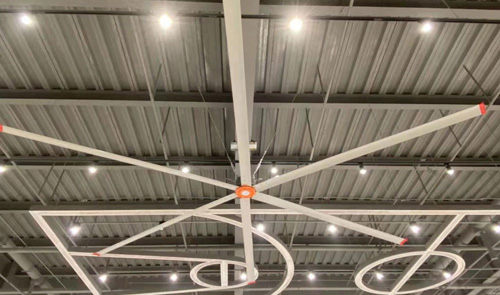

潤東方工業大風扇，運行穩定，自然送風，平均每千平方米車間每小時降溫費用僅需1.3度電左右，特別適合在大型高大空間里使用，下圖高大廠房車間安裝工業大風扇的工程圖片：
您還在為這些問題而頭痛嗎？
潤東方---有效解決您的問題
問：大面積車間和倉庫如何降溫、通風、驅除悶熱和潮濕？
答：潤東方1臺直徑7.2米節能工業大風扇可以解決！
問：炎熱夏季面對悶熱的高溫，員工情緒大，怎么辦？
答：潤東方工業大風扇低轉速高風量，制造2-3級自然風！
問：普通風扇能耗高覆蓋小壽命短，危害人體健康，怎么辦？
答：一次投資，長期收益！安裝不占空間，終身免維護！
大型風扇降溫原理及功能
原理自然通風涼爽理念結合現代航空機翼技術，通過巨大扇葉緩慢的旋轉從而帶動氣流的流動，產生持續不斷、立體循環風。
大面積微風流動加快了人體體表汗液的蒸發速度，產生自然降溫，就像人剛剛游泳出海后感受海風吹拂的涼爽感覺一樣，讓人體皮膚表面感受到4-6攝氏度的溫差，另外太昌工業風扇，大型工業風扇特性，通過改變風速大小的變化，在調節人體感受的同時保持身體水分，從而增強了人體感覺的舒適度。 太昌自主研發制造了一臺HVLS大風量、低轉速工業大風扇。
1、空氣流動：大面積的微風吹拂，實現自然立體式的空氣流動；
2、四季適用：強化環境通風，春秋季涼爽，夏冬季舒適；3、制冷效果：在與冷風機組合使用時，可達到類似中央空調甚至更為優勝的新風涼爽效果
4、通風除塵：通風換氣，與換氣設備結合，可實現環境排煙除塵
5、冬季效用：冬季采暖時，可低速轉動，將分層的熱流空氣進行有效的余熱利用
6、調節空氣濕度：保持室內干燥。
1、覆蓋面廣：大直徑（7.2米）、低轉速，大范圍內促使空氣有序流動，每臺風扇的有效近似覆蓋面積超過1000平米以上；
2、多角度空氣循環：氣流由上而下成錐形往地面推動，到地面沿水平方向流動，遇到側面阻隔或鄰近風扇的水平氣流后向上推動到屋面，從而多角度地強化空氣循環流通；
3、與室外新風交換：流動的空氣可以迅速通過門窗或屋頂風機與室外新風進行交換，減少了室內渾濁氣體的滯留；
4、人體舒適降溫：持續輕柔的微風能加快人體表面汗液的蒸發速度從而產生涼爽的降溫效果，使人體感受4-6攝氏度的溫差效應；
5、安裝不影響工作：工業吊扇安裝在離地面5.5米以上的上部空間，通過卡夾方式固定在屋面結構梁上，不會影響任何地面工作區域正常工作進程，安全可靠。
潤東方工業大風扇應用領域
商業公共場所：大型商場、超市、專業集貿批發市場、會展中心、展廳、汽車4S店、機場候機廳、高鐵站、汽車站、醫院大廳、教堂、祠堂
制造業：工業廠房、生產車間、物流倉儲、電商運轉庫、快遞分揀中心
休閑旅游：大型游樂場、公園、旅游景點、特色小鎮、餐飲
文體運動：文化館、學校、辦公室、食堂、體育館、藍球場、健身房、室內訓練場、游泳館

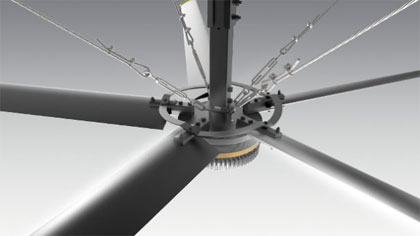

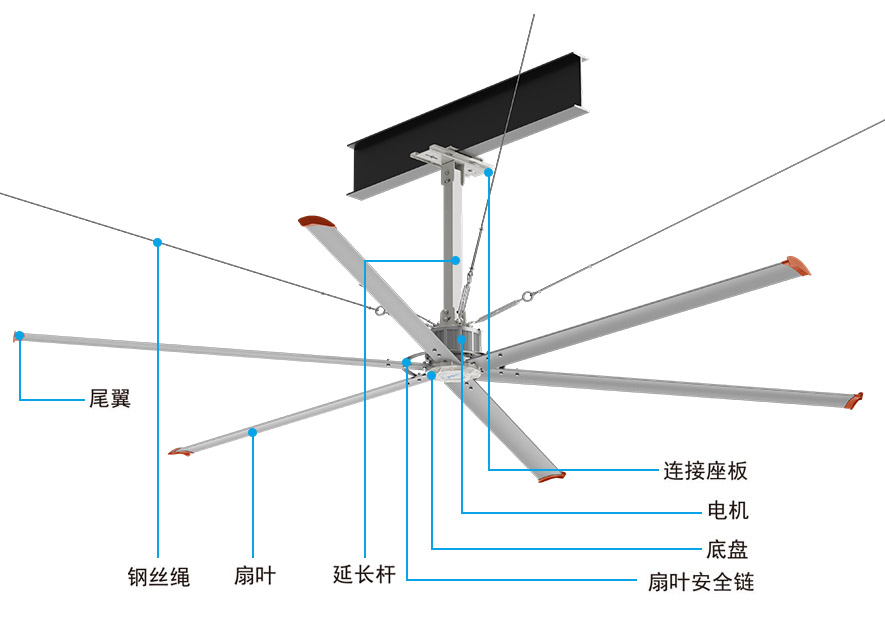

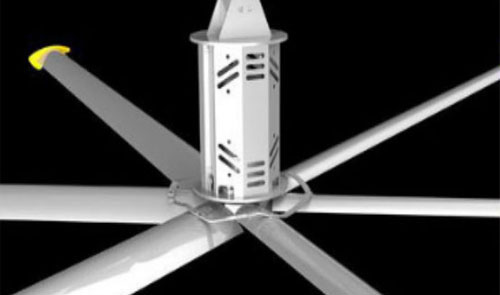

永磁直驅工業大風扇結構圖
徹底解決：工業大風扇扇葉斷裂墜隱患
完全告別：齒輪減速機的齒輪磨損及漏油
全面解決：“高分貝噪音達60db以上”的行業問題
| 比較項目 | 伺服直驅（直徑7.2米） | 齒輪減速箱（直徑7.2米） |
| 驅動系統 | 永磁無刷伺服電機 | 齒輪減速機一體 |
| 額定功率 | 1.3kw | 1.5kw |
| 整機重量 | 115kg | 125kg |
| 電機體積 | 直徑320mm*厚度170mm | 寬度380mm*高度1100mm |
| 設備安裝高度 | 500mm | 1300mm |
| 電機防護等級 | IP64（防水、防塵） | IP55 |
| 噪音等級 | ≤39db | >60db |
| 使用壽命 | 10年 | 5年 |
| 維護方式 | 永磁無刷免維護 | 齒輪減速箱需加潤滑油 |
不退磁，自然冷卻，溫升低
伺服直驅，靜音，無油污污染
密封結構設計，防護等級高IP64
扇葉形狀螺旋槳鳥翼型，流量大
噪音低航空鋁一體成型，獨特6道
加強筋結構表面光亮氧化T6熱處理
損耗小、效率高3C3圖層，RFI濾波器，
超強保護能力IPD檢測，啟動和停止柔和，抑制震動和噪音
先進的設備，精熟作業，高品質保證
三層保護，抗腐蝕
經久耐用，無懼環境
產品對比
| 10000㎡車間 | 伺服直驅工業大風扇 | 傳統搖頭扇 |
| 直徑 | 7.2m | 0.75m |
| 覆蓋面積 | 1450㎡ | 30㎡ |
| 風量 | 14500m3/min | 300m3/min |
| 風扇安裝數量 | 6臺 | 67臺 |
| 功率 | 1.3kw/臺 | 0.37kw/臺 |
| 年耗電量 | 6臺x1.3x14h/天x26天/月 x7月/年=19874° |
67臺x0.37x14h/天x26天/月 x7月/年=63165° |
| 電費 | 19874°x1.1元=21861元 | 63165°x1.1元=69481元 |
安裝條件
安裝方式，吊扇直接安裝在屋頂結構主梁上，最常見的五種廠房結構如上圖:
A: 將2塊L型墻耳在墻的兩邊用膨脹螺栓固定在梁上，再與墊板連接固定，用螺栓緊固，然后再將大風扇安裝板與連接桿安裝固定在墊板上；
B: 磚混單壁安裝方式與磚混吊裝類式，不同的磚混單采用14顆膨脹螺栓將墊片固定在梁上，再將墊板連接固定，用螺栓螺母緊固，然后再將大風扇安裝板與連接桿安裝固定在墊板上；

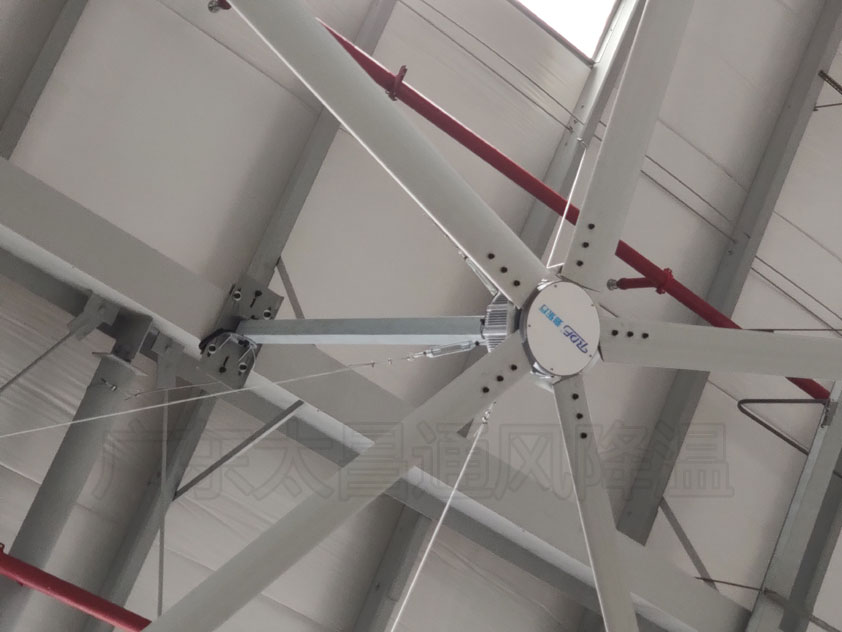

C: 工字鋼梁是廠房最常見結構，在工字鋼梁安裝工業大風扇一般采用卡夾的方式，用2塊壓板及2塊夾具卡夾住工字鋼梁，用螺栓固定，再將大風扇的安裝板與夾具壓板連接，用螺母墊片固定；
D: 用夾具包住圓管鋼梁，采用焊接及螺栓固定，然后將工業的風扇安裝板安裝夾具上即可；
E: 用4根螺桿將夾具固定在鋼籠梁結構上，再將螺栓緊固后大風扇的安裝板與夾具壓板連接，用螺母墊片固定；
安裝方式
- 安裝示意圖
- 安裝效果圖
- 安裝示意圖
- 安裝效果圖
- 安裝示意圖
- 安裝效果圖
- 安裝示意圖
- 安裝效果圖
- 安裝示意圖
- 安裝效果圖

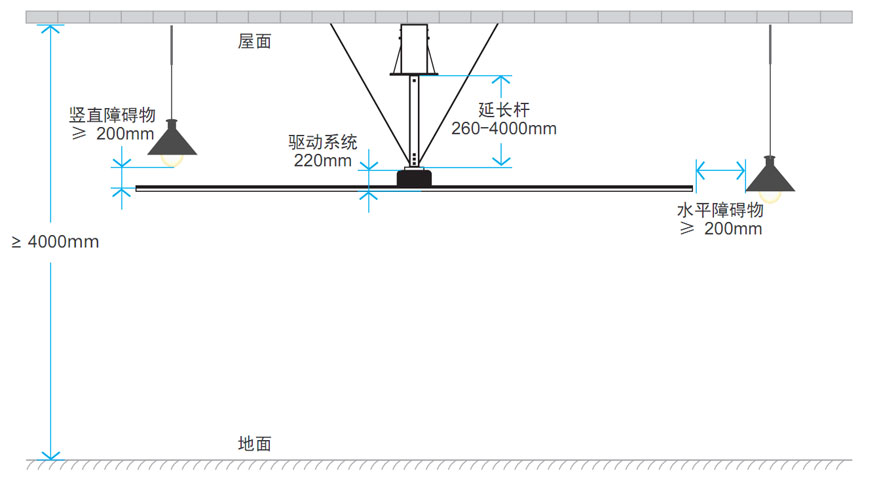

潤東方大風扇安裝高度要求
1、建筑凈高應在4米以上，構造承重柱間距應大于擬安裝風扇直徑20%以上
2、屋頂結構應允許承重150公斤以上，風扇設備總重量約125kg (含安裝附件和動載)
3、單臺風扇的有效覆蓋面積約直徑30-40米/臺，相鄰風扇布置間隔30-40米
4、風扇最佳安裝高度為扇葉距離地面6-8米左右，最低不應少于4米
5、確保風扇安裝位置無吊燈或者其他障礙物阻擋
6、控制盒的安裝位置與風扇安裝位置之間的距離最好小于30米
7、伴有長時間發熱源或油煙的場所不適合安裝
電機對比

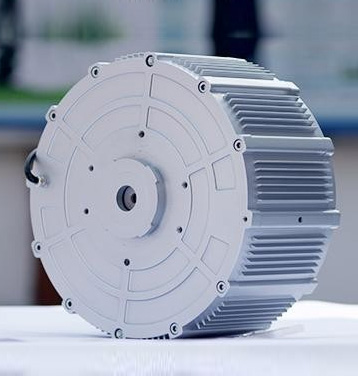

永磁內轉子直驅電機性能
永磁內轉子電機，五大特點
1、使用壽命長（長達15年以上），三相異步電 機的在3-5年
2、節能，比三相異步電機的工業大吊扇節能20%
3、噪音低，噪音≤39分貝，三相異步的在60分貝以上
4、維護費用低，不用換齒輪油，不會有漏油隱患。( 三相異步電機每兩年換一次油的費用在1500元左右/臺)（主要是高空升降平臺及人工貴）
5、安全，不存在停電、斷電導致減速器抱死，從而導致高速運行的扇葉與葉柄連接的螺栓形成剪切的現象。

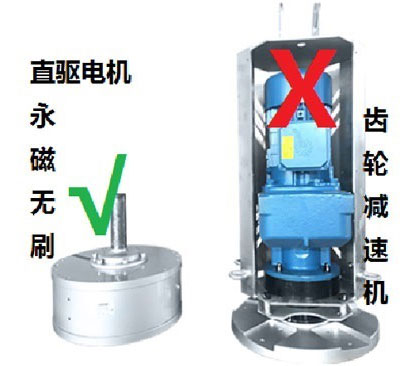

傳統三相異步電機與永磁直驅電機對比
傳統帶減速機工業大風扇
- 1、使用年限短1-3年，主要是齒輪磨損損壞；
- 2、油箱漏油，污染環境；
- 3、齒輪摩擦磁碰撞發出噪音大，影響員工身心健康；
- 4、能耗大，工作效率低，不節能。
潤東方永磁直驅工業大風扇
- 1、無齒輪磨損，使用年限長達15年以上；
- 2、工作效率達95%，節能省電；
- 3、無油污染，無噪音僅38dB，環保健康；
- 4、密封嚴，免維護，防護等級高達IP64級。

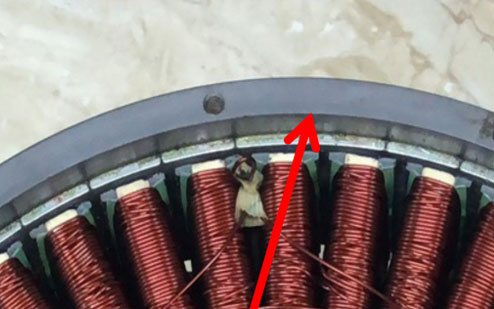

內/外轉子永磁直驅電機釹鐵硼磁材安裝方式對比

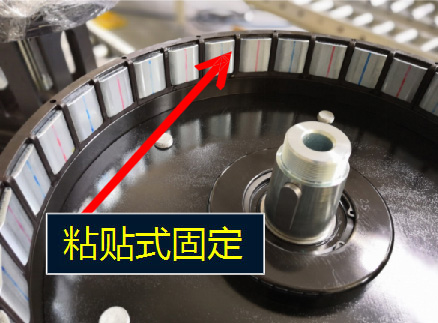

外轉子電機的轉子

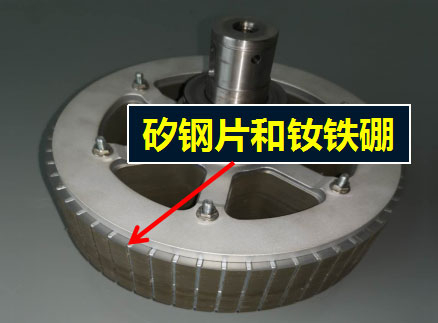

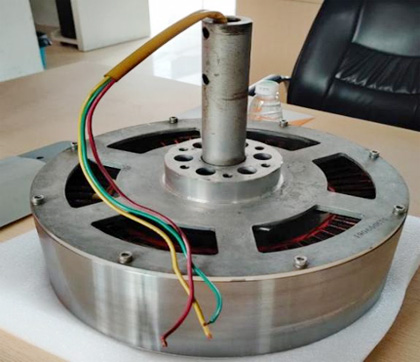

內轉子電機的轉子
內/外轉子永磁直驅電機防水、防塵對比
-
外轉子電機加裝輪轂后的透氣孔，灰塵及水份容易進入
外轉子電機由于結構原因，需預留散熱孔，灰塵及水份容易進入，造成短路，燒毀電機，有些品牌上面制作一個罩子，視覺美觀，但仍留有散熱孔，但無法避免灰塵和水份的進入。外轉子電機只有三條電源線，沒有溫度傳感器，無法實現超溫保護功能，從而影響電機的使用壽命。
-
內轉子電機防護等級達到IP64級，密封性良好，防水防塵，無需護理
內轉子電機由于結構密封性能良好，防護等級可達IP64級，水份及灰塵無法進入，無需預留散熱孔，內轉子電機外殼預留散熱片，散熱性能良好，不會出現散熱不良而導致的退磁現象，內轉子永磁直驅電機都設有溫度傳感器，感應電機溫度，自動過溫實現保護功能。

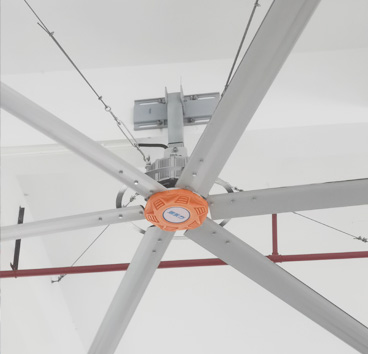

外轉子電機解析
外轉子電機安裝缺陷
由于結構設計的原因,外轉子電機帶動風葉的轉動部分為外轉子，所以外轉子電機的工業大風扇安裝固定點只能是單根吊軸受力,只是單點的固定運行穩定性較差。
外轉子電機的安裝由于結構的原因,風扇的主吊桿為單點式固定，單點式固定的缺點為受力面小，另外輔助固定吊裝的鋼絲繩的固定點也是在主吊桿上，而負責承重的主吊桿，在風扇運行過程中,由于固定受力面小，容易出現抖動及晃動，不安全因素增加。
外轉子電機受力點
外轉子電機由于結構設計,吊桿要承受風扇所有的重量,如:電機重量,風葉重量,以及運行過程中風葉受外力外流產生扭力,所以外轉子電機的軸承要承擔比內轉子電機更多的重量，軸承承重越大，磨損就越快,對潤滑的要求就更高使用年限更短。
內轉子電機解析

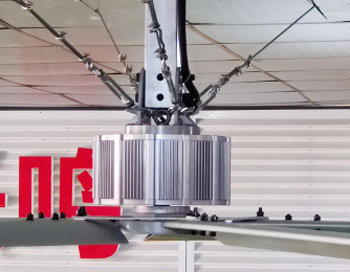

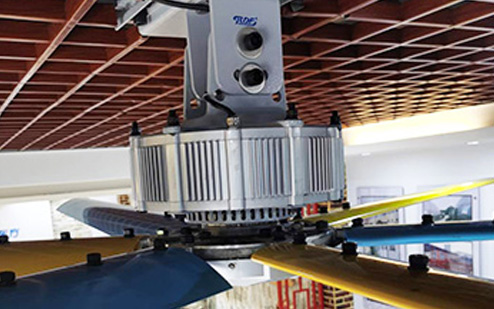

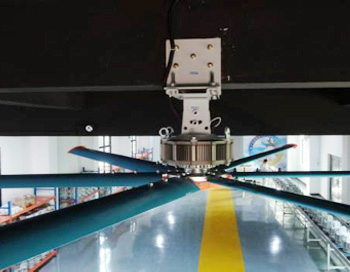

內轉子永磁直驅電機安裝解析
由于結構設計，內轉子永磁直驅電機的工業大風扇帶動風葉的轉動部分為軸轉，而電機是不轉動了，所以內轉子永磁直驅電機的工業大風扇安裝的固定點可以是多點面來固定，結構堅固，安全性更高，運行更穩定。
內轉子電機的安裝，風扇的主吊桿為承重吊桿，另加輔助固定鋼絲繩可以在電機安裝盤上實現多點式固定，整機的重量及固定分散在多點上，在大風扇運行過程中，由于固定的受力面大，不容易出現抖動及晃動，安全性更高。
內轉子電機受力點
內轉子電機優良的結構設計，吊桿與電機可做為一個整體，安裝結構牢固，而轉動的軸承只需承擔風葉的重量，軸承的承重相對于外轉子電機大大減輕，所以內轉子電機的軸承更耐用，軸承承重小，磨損就越小，使用年限更長，故市面上的內轉子電機的工業大風扇使用期較外轉子更長。
內/外轉子電機性能分析
